EmbeddedCam

Prof. Geovany Araújo Borges, Dep. Enenharia Elétrica, Universidade de Brasília (UnB)

Atualizado em 30/06/2002.


1. Descrição

EmbeddedCam é uma câmera digital a cores com interface para sistemas embarcados. O dispositivo principal dessa câmera é um sensor CMOS de resolução 352x280 pixels. EmbeddedCam possui a capacidade de ser conectada a um barramento de expansão microprocessador, objetivando ser usada em aplicações de robótica de médio custo. Uma primeira versão usando o HDSC1000 da HP, recuperado de uma webcam USB da DEXXA, apresentava tempo de transferência muito longo (3 segundos) por conta da dependência do sistema microprocessado em gerar todos os sinais de sincronismo. Finalmente, melhores resultados foram obtidos com uma segunda versão mais autônoma usando o sensor HDCS-1020, extraído de uma webcam Labtec. Essa segunda versão usa um circuito de sincronização independente e armazenamento de imagens em uma memória FIFO. Nesse projeto, estou trabalhando em conjunto com Philipe Lucidarme, que é responsável pela implementação dos circuitos da EmbeddedCam. Minha contribuição foi na programação e no projeto eletrônico.

Apenas o material da primeira versão é apresentado aqui. Para a segunda versão, queira consultar a página UNE CAMERA POUR NOS ROBOTS do site de Philipe Lucidarme.

2. Progressão do projeto

Data
Descrição
junho 2002
Implementação e teste da segunda versão, com interface ISA 8 bits para PC e uma FIFO para armazenagem da imagem (Philipe Lucidarme). Tempo de aquisição satisfatorio: 10 ms para armazenar a imagem na FIFO, e 300 ms para transferi-la a um PC 486 66 MHz.
começo de junho 2002
Compra da webcam Labtec (Philipe Lucidarme).
final de maio de 2002
Implementação e teste da primeira versão, com interface ISA 8 bits para PC (Philipe Lucidarme). Dificuldade de compreensão do manual da HP para implementar as rotinas de configuração e de aquisição. Tempo de aquisição muito longo (3 segundos).
08/05/2002
Lançamento da primeira versão do esquema da EmbeddedCam (Geovany). Projeto e implementação da interface com o barramento do PC (Philipe Lucidarme).
fevereiro 2002
Compra da webcam DEXXA por aproximadamente US$ 30.













3. Esquema da primeira versão

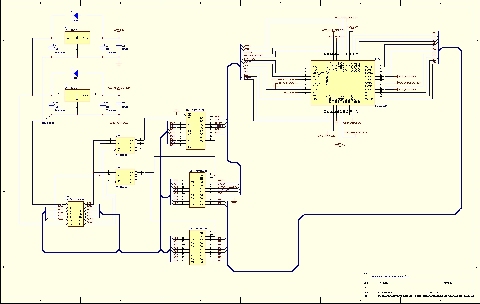

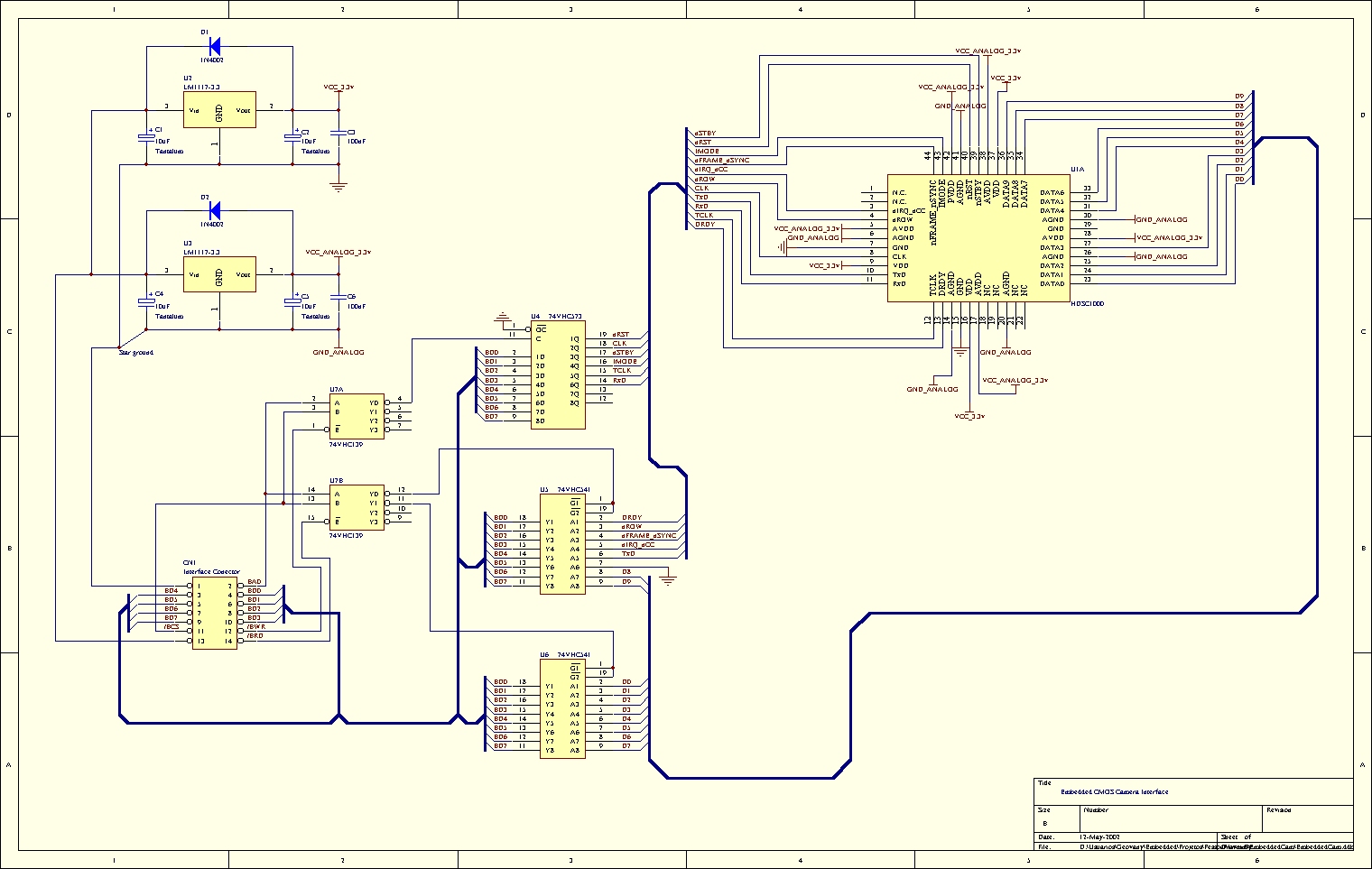

EmbeddedCam: primeira versão.

Outras versões: EmbeddedCam.ps e EmbeddedCam.pdf
